適用范圍
密封腔壓力：P≤0～0.6MPa
密封腔溫度：t=-40℃～150℃ 轉 速：n≤3000r/min
 |
■單端面 ■單彈簧 ■非平衡型密封 ■符合DIN24960標準 ■靜止環可選用T2、T4、T5結構  |

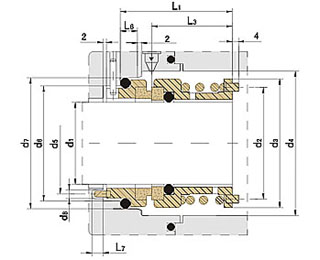

| 113 裝配尺寸 (mm) | |||||||||||||
| 規格\尺寸 | d1 (h6) |
d2 |
d3 |
d4 |
d5 |
d6 (H11) |
d7 (H8) |
L1 (±0.5) |
L3 |
L6 | L7 | D8 | |
| 113-20 | 20 |
27 |
34 |
36 |
25.0 |
29 |
35 |
33 |
23.0 |
5.0 |
6 |
4.0 |
|
| 113-25 | 25 | 32 | 39 | 41 | 30.0 | 34 | 40 | 35 | 24.5 | 5.0 | 6 | 4.0 | |
| 113-30 | 30 | 37 | 44 | 46 | 35.0 | 39 | 45 | 39 | 27.5 | 5.0 | 6 | 4.0 | |
| 113-35 |
35 |
42 |
49 |
51 |
40.0 |
44 |
50 |
39 |
27.5 |
5.0 |
6 |
4.0 |
|
| 113-40 | 40 | 48 | 56 | 60 | 46.0 | 51 | 58 | 44 | 31.0 | 6.0 | 8 | 5.0 | |
| 113-45 | 45 | 53 | 61 | 65 | 51.0 | 56 | 63 | 44 | 31.0 | 6.0 | 8 | 5.0 | |
| 113-50 |
50 |
58 |
66 |
70 |
56.5 |
62 |
70 |
49 |
35.0 |
6.0 |
8 |
5.0 |
|
| 113-55 | 55 | 63 | 71 | 75 | 61.5 | 67 | 75 | 49 | 35.0 | 6.0 | 8 | 5.0 | |
